Фрезы (сверла) кольцевые для установки холодной резки в действующем трубопроводе.
Инструмент из высококачественной быстрорежущей стали "Р18", "Р6М5", "Р6М5К5", "Р6М5К8" для вырезки отверстий в действующих нефтегазопроводах: сверла сплошного сверления с механическим креплением резцов, ступенчатые, фрезы кольцевые цельные или с механическим креплением резцов. При производстве сверл используется передовые технологии - ЭШП (электрошлаковый переплав), трехразовая проковка заготовки, закалка в соляных ваннах.
С целью исключения пожароопасности и повышения стойкости инструмента рекомендуется использовать "СОЖ" (смазочно-охлаждающая жидкость) или воду.
Возможно сотрудничество в оказании услуг по переточке фрез, оптимизации режимов обработки.
Возможно оказание услуг по проектированию и изготовлению нестандартного инструмента.

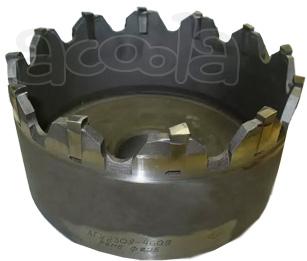

Фрезы (сверла) кольцевые для установки холодной резки УХВ
Сверла УХВ
Обозначение
изделия Наименование изделия (механическое крепление резцов)
УХВ-50
АГУ 2309-4647 Сверло Ø 36
УХВ-150
АГУ 2309-4636 Сверло сплошного сверления Ø 80 мм
АГУ 2309-4641-01 Сверло кольцевое Ø 120 мм с центральным сверлом Ø 32 мм
АГУ 2309-4641-02 Сверло кольцевое Ø 132 мм с центральным сверлом Ø 32 мм
УХВ-300
АГУ 2309-4648 Сверло кольцевое Ø 170 мм с центральным сверлом Ø 32 мм
АГУ 2309-4649 Сверло кольцевое Ø 250 мм с центральным сверлом Ø 32 мм
АГУ 2309-4650 Сверло кольцевое Ø 225 мм с центральным сверлом Ø 32 мм
Обозначение изделия Наименование изделия (напайные режущие элементы)
УХВ-50
АГУ 2309-4647 Сверло Ø 36
УХВ-150
АГУ 2309-4674 Комбинированный инструмент сверло Ø 80 мм с центральным сверлом Ø 28 мм
АГУ 2309-4665 Комбинированный инструмент сверло Ø 120 мм с центральным сверлом Ø 28 мм
АГУ 2309-4664 Комбинированный инструмент сверло Ø 132 мм с центральным сверлом Ø 28 мм
УХВ-300
АГУ 2309-4662 Комбинированный инструмент сверло Ø 170 мм с центральным сверлом Ø 28 мм
АГУ 2309-4667 Комбинированный инструмент сверло Ø 250 мм с центральным сверлом Ø 28 мм
АГУ 2309-4666 Комбинированный инструмент сверло Ø 225 мм с центральным сверлом Ø 28 мм
Тип сверла (зенкера) Ду Диаметр сверла, мм Высота сверла, мм Максимальная глубина сверления, мм Число резцов, шт Направление вращение
Сплошного сверления с механическим креплением резцов 50 36 - правое
100 80 120 50 2 правое
Кольцевые с механическим креплением резцов 150 120 144 60 8 правое
150 132 144 60 8 правое
200 170 138 60 8 правое
300 250 159 80 8 правое
Фрезы (сверла) кольцевые для установки холодной резки "Пиранья", "Малютка", УВО
Тип сверла (зенкера) Ду Диаметр сверла, мм Высота сверла, мм Максимальная глубина сверления, мм Число резцов, шт Направление вращение
Метчик сверло (сплошн. сверления.) М20
Кольцевые цельные (металл) 100 85 Болтовое крепление зенкера
52 40
Шпоночное соединение зенкера
63 54
10 правое
150 125 14 правое
150 135 14 правое
200 170, 175 18 правое
Обозначение D, мм D1, мм H, мм h, мм z
200 192 68 53 20
175 167 64 49 18
150 142 64 49 18
138 130 62 47 16
135 127 62 47 16
122 114 62 47 16
86 78 62 53 10
