Станки вырезки отверстий в действующем трубопроводе с ручным приводом ГАКС-В-20Р…150Р (СВ-Р)
Станки вырезки отверстий в действующем трубопроводе с ручным приводом ГАКС-В-20Р…150Р (СВ-Р)

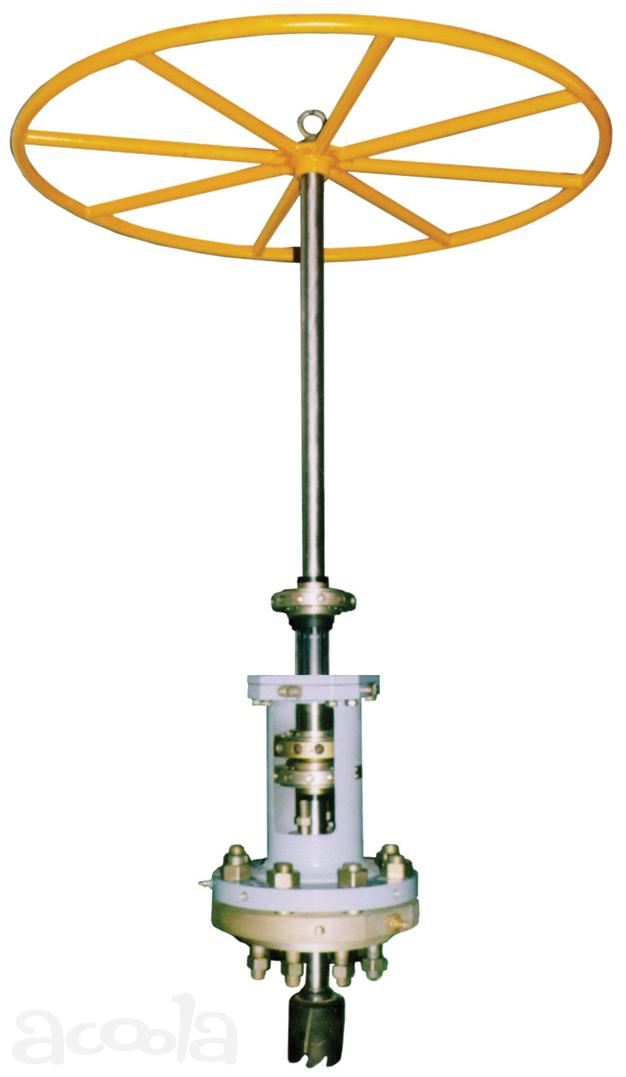

Станки предназначены для врезки отводов в действующий трубопровод, находящийся под давлением транспортируемой среды до 6,3 МПа с сохранением герметичности при врезке ГАКС-В-80/150Р (СВ-Р)
• Применяются в полевых условиях и на промышленных объектах транспортировки газа, нефти, воды, пара и др.
• Не требуют отключения трубопровода.
На станок получено разрешение на применение для работы на опасных производственных объектах, выданное Федеральной службой РФ по экологическому, технологическому и атомному надзору.
• Поставляются для установки на полнопроходную задвижку или шаровый кран в соответствии с DN и PN диапазона использования станка.
• Толщина стенки трубы 4…20 мм.
• Вырезанный элемент трубы удерживается после вырезки отверстия и удаляется при демонтаже станка.
• Ручной привод не требует источника энергии.
• Возможна поставка:
o на другие диапазоны использования по DN и PN (4,0; 2,5; 1,6 МПа) ;
o могут доукомплектовываться электроприводом в процессе эксплуатации.
• Инструмент (кольцевые сверла) в комплект поставки не входит, поставляется отдельно.
• При заказе сообщается выбранный вариант инструмента:
o цельные сверла из быстрорежущей стали; сверла с напаянными твердосплавными пластинами.
Модель Диапазон использования Габаритные размеры, мм Масса наиболее тяжелого узла, кг Масса всего комплекта, кг
DN, мм PN, МПа
ГАКС-В-80/150Р (СВ-Р) 150, 100, 80 6,3 1000x1000x1855 55 120
ГАКС-В-50/150Р (СВ-Р-50/150) 50, 80, 100, 150 6,3 1000x1000x1855 50 140
ГАКС-В-50Р (СВ-Р-50) 50 6,3 1300x500x180 - 80
ГАКС-В-80Р (СВ-Р-80) 80 6,3 1000x1000x1843 40 80
ГАКС-В-100Р (СВ-Р-100) 100 6,3 1000x1000x1843 45 70
ГАКС-В-150Р (СВ-Р-150) 150 6,3 1000x1000x1855 55 80
ГАКС-В-20-Р (СВ-Р-20) 20 1,0; 1,6 1300x500x60 - 6,8
ГАКС-В-50-4,0Р (СВ-Р-50) 50 4,0 1300x500x180 - 80
ГАКС-В-50/100-4,0Р (СВ-Р-50/100) 50, 80, 100 4,0 800x800x1543 20 110
